Palmer DELTA 4PL - 4-Kanal Passiver Line Splitter mit Audio-over-Cat
- Artikel-Nr.: 70000_PDELTA4PL
Der DELTA 4PL ist ein passiver 4-Kanal-Line-Splitter für professionelle Audioanwendungen. Er ist Teil des Palmer Audio-over-Cat-Ökosystems. Er ermöglicht die zuverlässige Verteilung von Line-Level-Signalen auf mehrere Ausgänge, ohne dass eine externe Stromversorgung erforderlich ist.
Er entspricht dem gängigen AES72-Typ-5E-Standard und ist vollständig kompatibel mit Audio-over-Cat-Systemen. Er lässt sich nahtlos in bestehende Infrastrukturen integrieren.

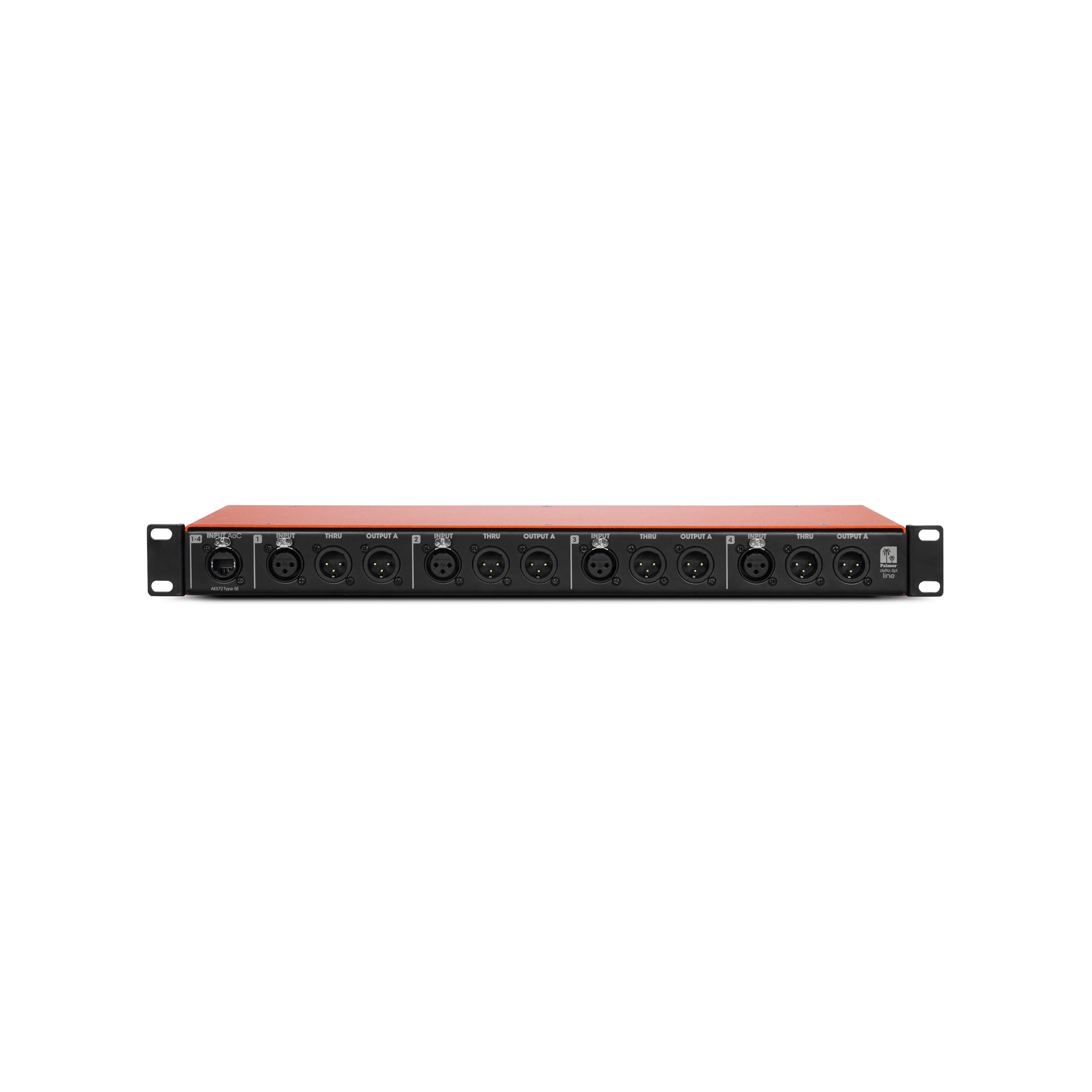

Jeder der vier Kanäle verfügt über einen THRU-Ausgang sowie zwei galvanisch getrennte, trafosymmetrierte XLR-Ausgänge. Die symmetrische Signalführung mit Impedanzanpassung sorgt für eine saubere Übertragung und eliminiert Brummschleifen zuverlässig. Alternativ können alle vier Kanäle über ein einziges Cat-Kabel übertragen werden. Das ist ideal für Festinstallationen, bei denen der Kabelweg begrenzt oder unauffällig sein muss.

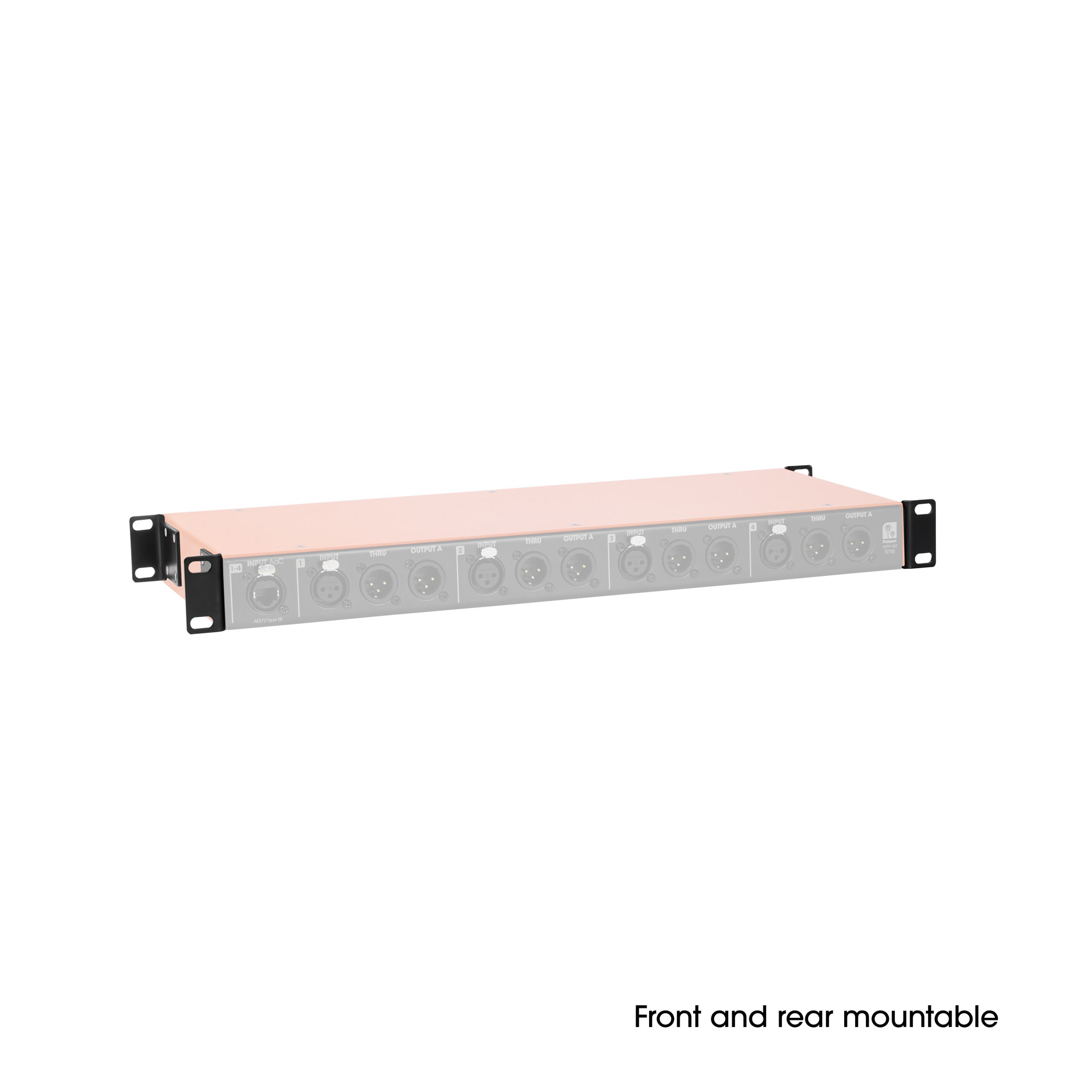

Das robuste 19"-Gehäuse (1 HE) ist für die Standard-Rackmontage in stationären und mobilen Umgebungen ausgelegt. Die drehbaren Rackwinkel ermöglichen eine flexible Montage von vorne oder hinten und machen häufig genutzte Anschlüsse besser zugänglich.
Der Line-Splitter DELTA 4PL ist ideal für Installationen, Studios und Touring-Setups, bei denen passive Signalverteilung, Audio-over-Cat-Kompatibilität und maximale Betriebssicherheit erforderlich sind. Er liefert unverfälschten Klang und robuste Performance. Entwickelt in Deutschland. Gefertigt in Europa.
- 4 unabhängige Line-Splitter in einem soliden 19"-Gehäuse (1 HE)
- 3 symmetrische XLR-Ausgänge pro Kanal (1x THRU-Ausgang und 2x galvanisch getrennt)
- Symmetrische Line-Pegel-Verteilung mit Impedanzanpassung
- Audio-over-Cat Ein- und Ausgang (AES72 Typ 5E) zur Weiterleitung aller Kanäle über ein einziges Cat-Kabel
- Galvanische Trafo-Isolation verhindert zuverlässig Brummschleifen
- Ausgelegt für hohe Line-Pegel bis +20 dBu ohne Verzerrung
- Extrem ausfallsicher, keine Stromversorgung erforderlich
- Reiner, unverfälschter und rauscharmer Klang
- Entwickelt in Deutschland, gefertigt in Europa
Allgemein
| Typ | Passiv |
| Material | Stahlblech |
| Isolierter Transformator | Ja |
| Transformer Ratio | 1:1:1 |
| Ground Lift | Ja |
| Anzahl Eingänge | 4 |
| Anzahl Ausgänge | 12 |
| Anzahl Kanäle | 4 |
Eingänge
| Eingangssignaltyp | AES72 (Typ 5E) |
| Eingangssignaltyp | Symmetrisch |
| Max. Eingangspegel (< 1% THD, rel. 20 Hz) | 20 dBu |
| Max. Eingangspegel (< 1% THD, rel. 1 kHz) | 20 dBu |
| Eingangsimpedanz (Ra = 1 kΩ) | 10 kΩ |
Ausgänge
| Ausgangssignalart | AES72 (Typ 5E) |
| Ausgangssignalart | Symmetrisch |
| Anzahl der Line-Ausgänge | 2 |
| Ausgangsimpedanz (Ra = 600 Ω) | 300 Ω |
| Verbundene Ausgänge pro Kanal | 1 |
Signalverarbeitung
| Max. THD (1 kHz, +4 dBu, unity, ungewichtet) | 0,04 % |
| Max. THD (30 Hz, +4 dBu, unity, ungewichtet) | 1,5 % |
| Max. IMD (SMPTE, 7 kHz, 4:1, +4 dBu) | 0,02 % |
| Max. IMD (SMPTE, 60 Hz, 4:1, +4 dBu) | 0,02 % |
Umgebungsbedingungen
| Maximale Luftfeuchtigkeit (nicht kondensierend) | 80 % |
Abmessungen & Gewicht
| Breite | 483 mm |
| Höhe | 44 mm |
| Tiefe | 176 mm |
| Rackbreite | 19" |
| Rackhöhe | 1 HE |
| Gewicht | 3,35 kg |
