Palmer DELTA 4PM - 4-Kanal Passiver Mikrofon-Splitter mit Audio-over-Cat
- Artikel-Nr.: 70000_PDELTA4PM
DELTA 4PM ist ein passiver 4-Kanal-Mikrofonsplitter für professionelle Audioanwendungen. Er ist Teil des Palmer Audio-over-Cat-Ökosystems. Er ermöglicht die zuverlässige Verteilung von Mikrofonsignalen auf mehrere Ausgänge, ohne dass eine externe Stromversorgung erforderlich ist.
DELTA 4PM entspricht dem gängigen AES72-Typ-5E-Standard und ist vollständig kompatibel mit Audio-over-Cat-Systemen. Er lässt sich nahtlos in bestehende Infrastrukturen integrieren.
Jeder der vier Kanäle verfügt über einen THRU-Ausgang zur Weiterleitung von Phantomspeisung sowie über zwei galvanisch getrennte, trafosymmetrierte XLR-Ausgänge. Die Schaltung ist mit Impedanzanpassung und widerstandsgekoppelter Isolation ausgelegt, um eine saubere Signalführung zu gewährleisten, Brummschleifen zu vermeiden und die Phantomspeisung zuverlässig durchzuschleifen. Alternativ können alle vier Kanäle über ein einziges Cat-Kabel übertragen werden. Das ist ideal für Festinstallationen, bei denen der Kabelweg begrenzt oder unauffällig sein muss.

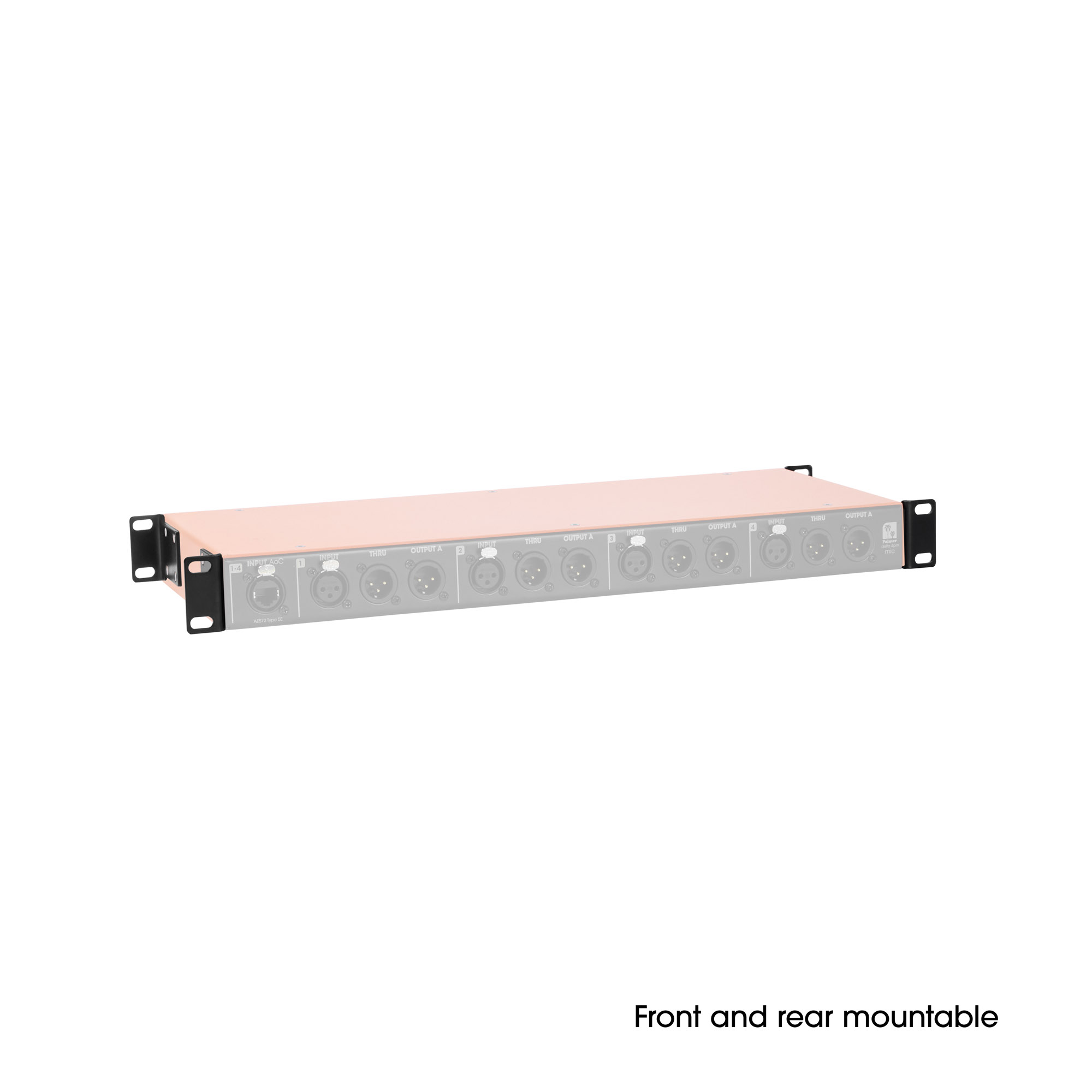

Das robuste 19"-Gehäuse (1 HE) ist für die Standard-Rackmontage in stationären und mobilen Anwendungen konzipiert. Die drehbaren Rackwinkel ermöglichen eine flexible Montage von vorne oder hinten und machen häufig genutzte Anschlüsse leichter zugänglich.
Der Mikrofonsplitter DELTA 4PM ist ideal für Live-Sound, Festinstallationen oder Studioanwendungen, bei denen passive Mikrofonsignalverteilung, Audio-over-Cat-Integration und kompromisslose Betriebssicherheit gefordert sind. Er liefert rauscharme, unverfälschte Audiosignale bei maximaler Zuverlässigkeit. Entwickelt in Deutschland. Gefertigt in Europa.
- 4 unabhängige Mikrofon-Splitter in einem soliden 19"-Gehäuse (1 HE)
- 3 symmetrische XLR-Ausgänge pro Kanal (1x THRU-Ausgang und 2x galvanisch getrennt)
- Symmetrierung und Impedanzanpassung für Mikrofonsignale
- Audio-over-Cat Ein- und Ausgang (AES72 Typ 5E) zur Weiterleitung aller Kanäle über ein einziges Cat-Kabel
- Passiver THRU-Ausgang ermöglicht die Weiterleitung von Phantomspeisung
- Zwei trafogetrennte Ausgänge pro Kanal, jeweils über Widerstände entkoppelt
- Ausgelegt für professionelle Mikrofonsignale bis +4 dBu
- Extrem ausfallsicher, keine Stromversorgung erforderlich
- Reiner, unverfälschter und rauscharmer Klang
- Entwickelt in Deutschland, gefertigt in Europa
Allgemein
| Typ | Passiv |
| Isolierter Transformator | Ja |
| Transformer Ratio | 1:1:1 |
| Ground Lift | Ja |
| Anzahl Eingänge | 4 |
| Anzahl Ausgänge | 12 |
| Anzahl Kanäle | 4 |
Eingänge
| Eingangssignaltyp | AES72 (Typ 5E) |
| Eingangssignaltyp | Symmetrisch |
| Max. Eingangspegel (< 1% THD, rel. 20 Hz) | 4 dBu |
| Max. Eingangspegel (< 1% THD, rel. 1 kHz) | 4 dBu |
| Eingangsimpedanz (Ra = 1 kΩ) | 13 kΩ |
Ausgänge
| Ausgangssignalart | AES72 (Typ 5E) |
| Ausgangssignalart | Symmetrisch |
| Anzahl der Line-Ausgänge | 2 |
| Ausgangsimpedanz (Ra = 600 Ω) | 300 Ω |
| Verbundene Ausgänge pro Kanal | 1 |
Performance Line-Ausgang
| Ausgangsimpedanz symmetrisch (1 kHz) | 380 Ω |
Signalverarbeitung
| Max. THD (1 kHz, +4 dBu, unity, ungewichtet) | 0,05 % |
| Max. THD (30 Hz, +4 dBu, unity, ungewichtet) | 2,6 % |
| Max. IMD (SMPTE, 7 kHz, 4:1, +4 dBu) | 0,001 % |
| Max. IMD (SMPTE, 60 Hz, 4:1, +4 dBu) | 0,001 % |
Gehäuse
| Gehäusematerial | Stahlblech |
Umgebungsbedingungen
| Maximale Luftfeuchtigkeit (nicht kondensierend) | 80 % |
Abmessungen & Gewicht
| Breite | 483 mm |
| Höhe | 44 mm |
| Tiefe | 176 mm |
| Rackbreite | 19" |
| Rackhöhe | 1 HE |
| Gewicht | 3,2 kg |
