Palmer BRIDGE 4A - 4-kanalige, aktive DI-Box im 19"-Rackformat
- Artikel-Nr.: 70000_PBRIDGE4A
Du möchtest den puren, unbearbeiteten Sound deiner Instrumente abnehmen, aber Bass und Gitarre klingen matt, das Keyboard-Signal brummt? Dann brauchst Du eine DI-Box, und zwar eine gute, damit dein Sound nicht auf der (Kabel-)Strecke bleibt.

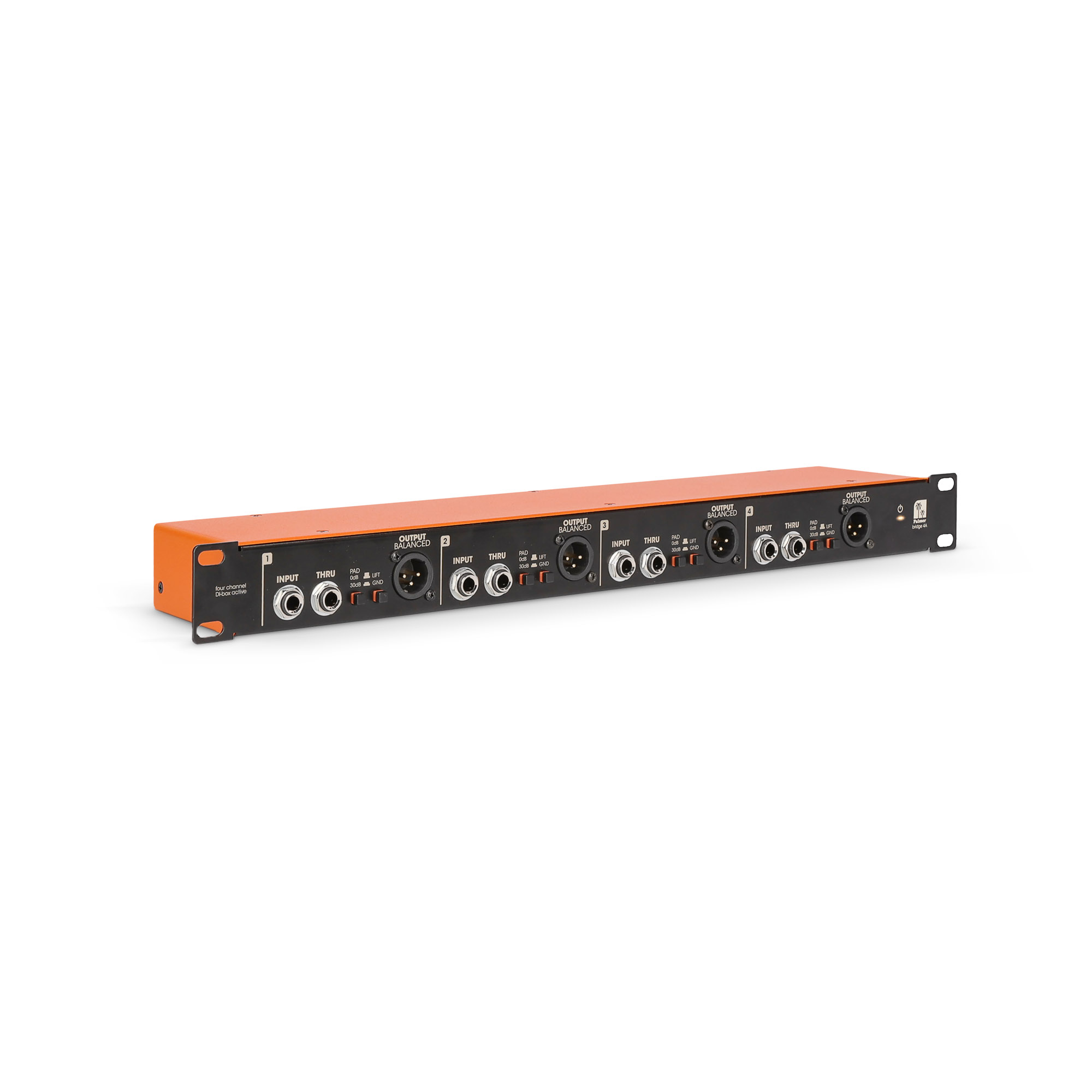

Die BRIDGE 4A von Palmer ist eine 4-kanalige, aktive DI-Box im 19"-Rackformat zum Einspeisen der unsymmetrischen und hochohmigen Signale elektrischer Instrumente wie Gitarre, Bass, Keyboard oder Synthesizer in die Mikrofoneingänge eines Mischpults. Sie liefert ein trafosymmetriertes, niederohmiges Signal an den Ausgängen und eliminiert Netzbrummen und Interferenzen, die durch Erdschleifen verursacht werden. So bleibt der Sound unverfälscht: brillant, rauscharm und ohne Störgeräusche.

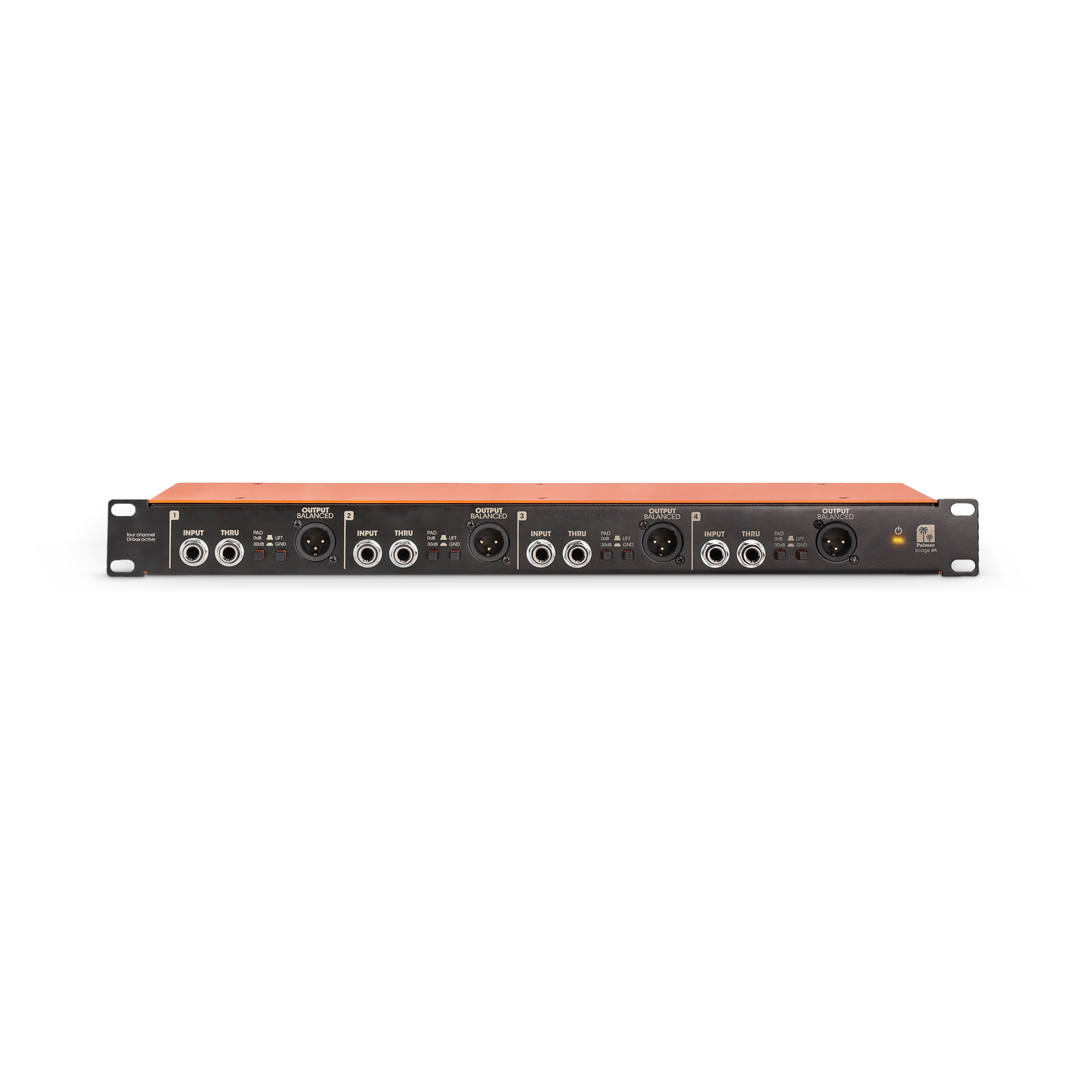

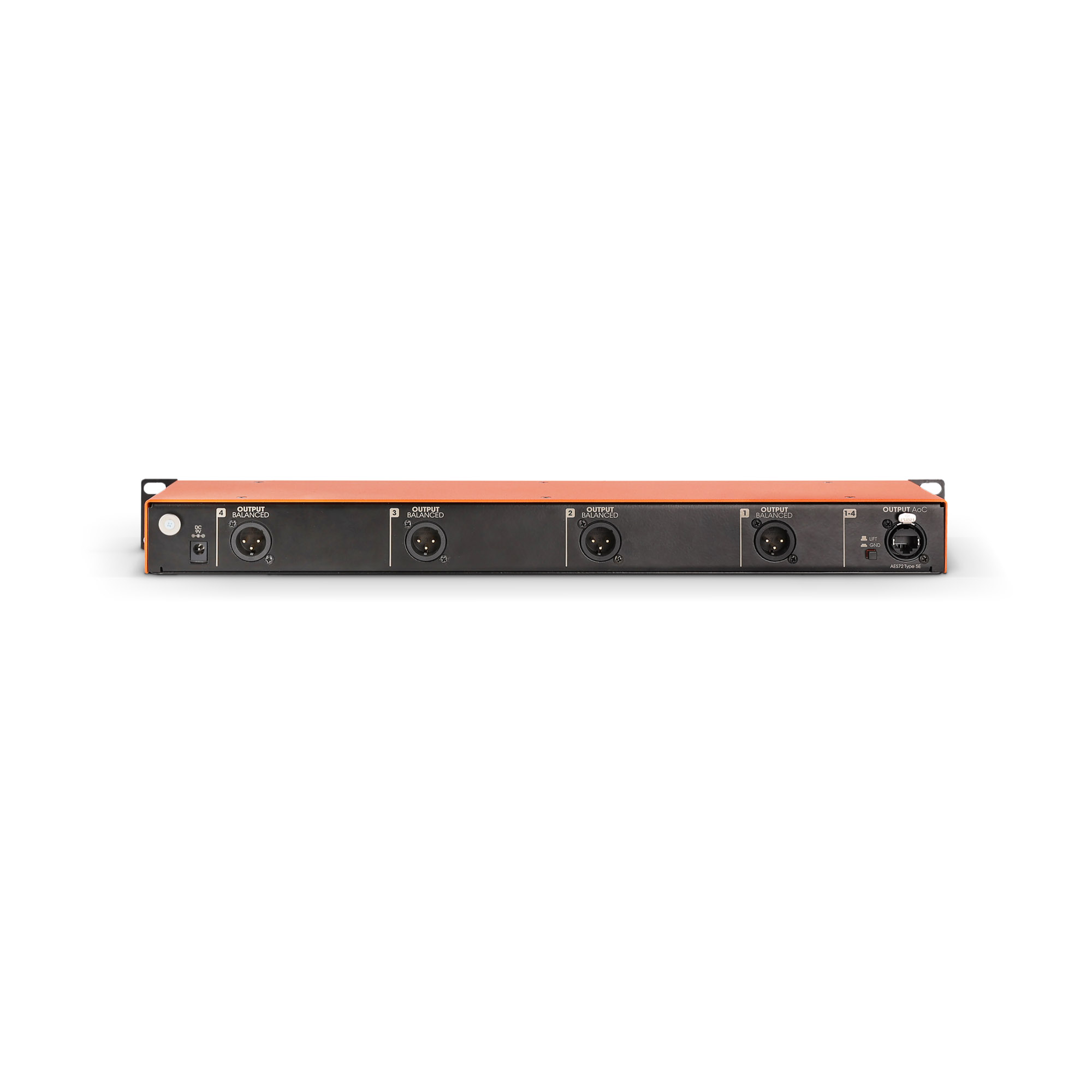

Jeder Kanal ist mit einem 6,3 mm-Klinken-Eingang, einem THRU-Out zur Weiterleitung der Eingangssignale, z.B. an einen Verstärker, sowie zwei trafosymmetrierten XLR-Ausgängen - einer an der Vorderseite und einer an der Rückseite - ausgestattet. Dank einer schaltbaren Vordämpfung um 30dB kann die BRIDGE 4A neben Line-Signalen auch mit extrem hohen Eingangspegeln gefüttert werden, wodurch sie z.B. sogar zwischen Verstärkerausgang und Lautsprecher einschleift werden kann. Der Audio-Over-Cat-Ausgang ermöglicht die Weiterführung der Signale aller 4 Kanäle über ein einziges Cat-Kabel (Cat5e oder höher). Das spart Material, Platz und Zeit. Die aktive Schaltung lässt den Frequenzgang unbeeinflusst, erzielt einen hohen Dynamikumfang und liefert einen höheren Ausgangspegel als eine passive DI-Box.
Die BRIDGE 4A die optimale Lösung für Tontechniker, semiprofessionelle und professionelle Musiker sowie Tonstudios, die Wert auf zuverlässige und langlebige Produkte legen.
- Symmetrierung und Impedanzanpassung für Gitarre/Bass/Keyboard/Synthesizer
- Beseitigt Brummschleifen dank galvanischer Trennung per Übertrager
- 4 unabhängige DI-Boxen in einem 19" Gehäuse (1HE)
- Höherer Ausgangspegel als passive DI-Boxen
- THRU-Out zur Weiterleitung der Eingangssignale
- Audio-Over-Cat-Ausgang (AES72 Typ 5e) zum Abgriff aller Signale über ein einziges Cat-Kabel
- Unverfälschter, rauscharmer Klang
- Verarbeitet auch hohe Eingangspegel ohne Verzerrungen durch schaltbares 30dB-Pad
- Ground-Lift-Schalter für jeden Ausgang
- Stromversorgung: 9V DC, innenliegender Minuspol
- Engineered in Germany
Allgemeine Daten
| Produktart | DI Boxen |
| Typ | aktiv |
| Übertrager isoliert | ja |
| Anzahl Kanäle | 4 |
| Anzahl Eingänge | 4 |
| Eingangstyp | unsymmetrisch |
| Eingangsanschlüsse | 6,3 mm Klinke |
| Eingangsdämpfung | 0 dB / 30 dB |
| Anzahl Ausgänge | 4 (+ 4 parallel XLR outs + AoC) |
| Anzahl THRU-Ausgänge pro Kanal | 1 |
| Ausgangstyp | symmetrisch |
| Ausgangsanschlüsse | RJ45 |
| Ausgangsanschlüsse | XLR |
| Gehäusematerial | Stahlblech |
| Breite | 482 mm |
| Breite | 19 " |
| Tiefe | 90 mm |
| Höhe | 44 mm |
| Höhe | 1 HE |
| Gewicht | 1,96 kg |
| Ground-Lift-Schalter | ja |
| Betriebsspannung | 9 V |
| Leistungsaufnahme | 2 W |
| Zusätzliche Funktionen | AoC-Ausgang mit Ground Lift |
| Zusätzliche Funktionen | Power LED |
| Umgebungstemperatur im Betrieb | -20 - 70 °C |
| Relative Luftfeuchtigkeit | < 80 %, nicht kondensierend |
| Zubehör (im Lieferumfang) | externes Steckernetzteil PW9V |
Audio
| Max. Eingangspegel (< 1% THD, 20 Hz) | + 14 dBu |
| Max. Eingangspegel (< 1% THD, 1 kHz) | + 23 dBu |
| Max. Ausgangspegel (<1% THD, 20 Hz - 20kHz) | +19dBu |
| Frequenzgang (±0,5 dB, relative 1 kHz) | 20 Hz - 20 kHz |
| Eingangsimpedanz (1 kHz) | 390 kOhm |
| Ausgangsimpedanz (1 kHz) | 110 Ohm |
| THD + N (30 Hz, +4 dBu, unity, ungewichtet) | < 0,0026% |
| THD + N (1 kHz, +4 dBu, unity, ungewichtet) | < 0,0011% |
| IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu) | < 0,0021% |
| SNR (+4 dBu, 22 kHz BW, unity, ungewichtet) | 105 dB |
| Übertrager-Verhältnis | 1:3 |
