Palmer BRIDGE 4A+ - 4-kanalige, aktive DI-Box/Line-Isolation-Box im 19"-Rackformat
- Artikel-Nr.: 70000_PBRIDGE4APLUS

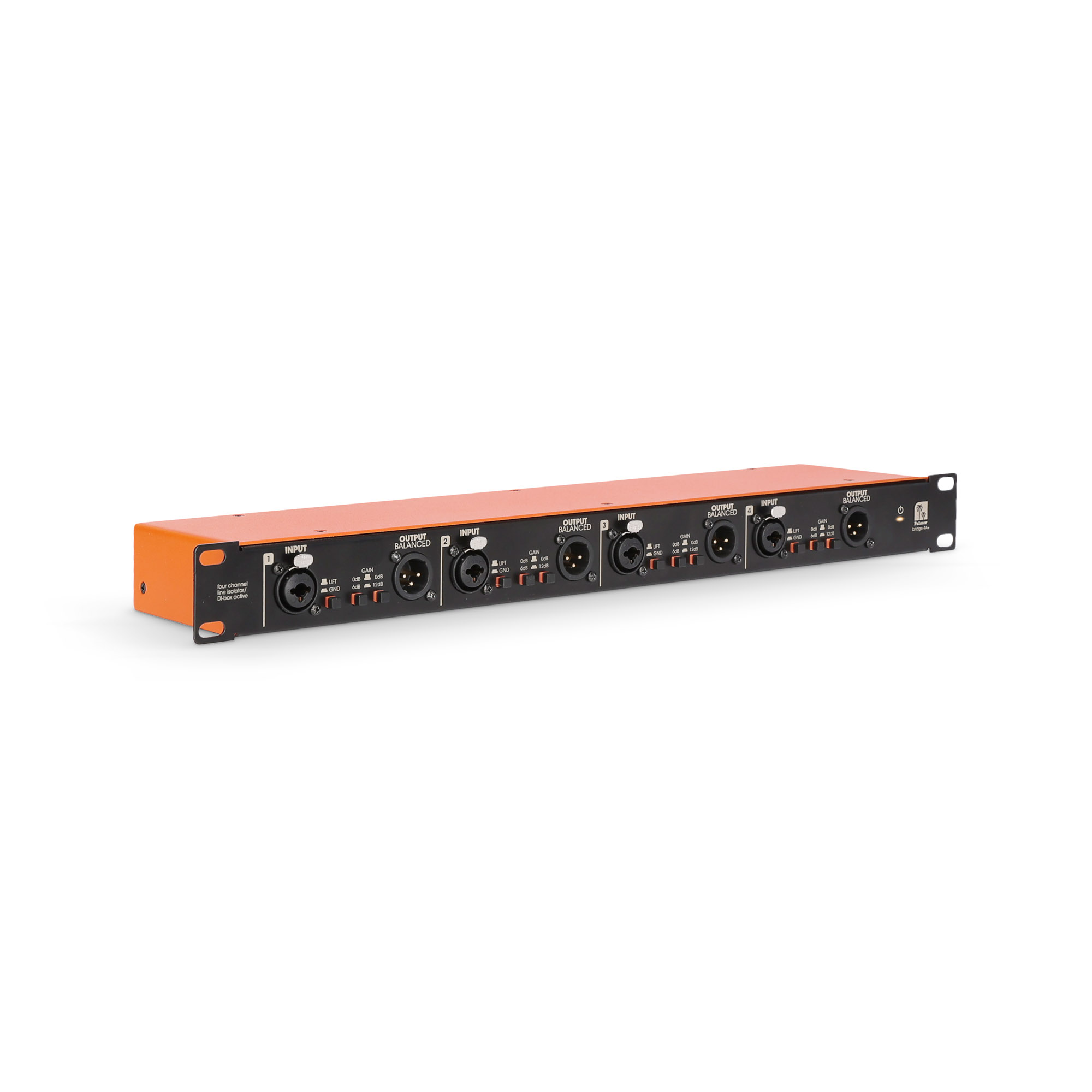

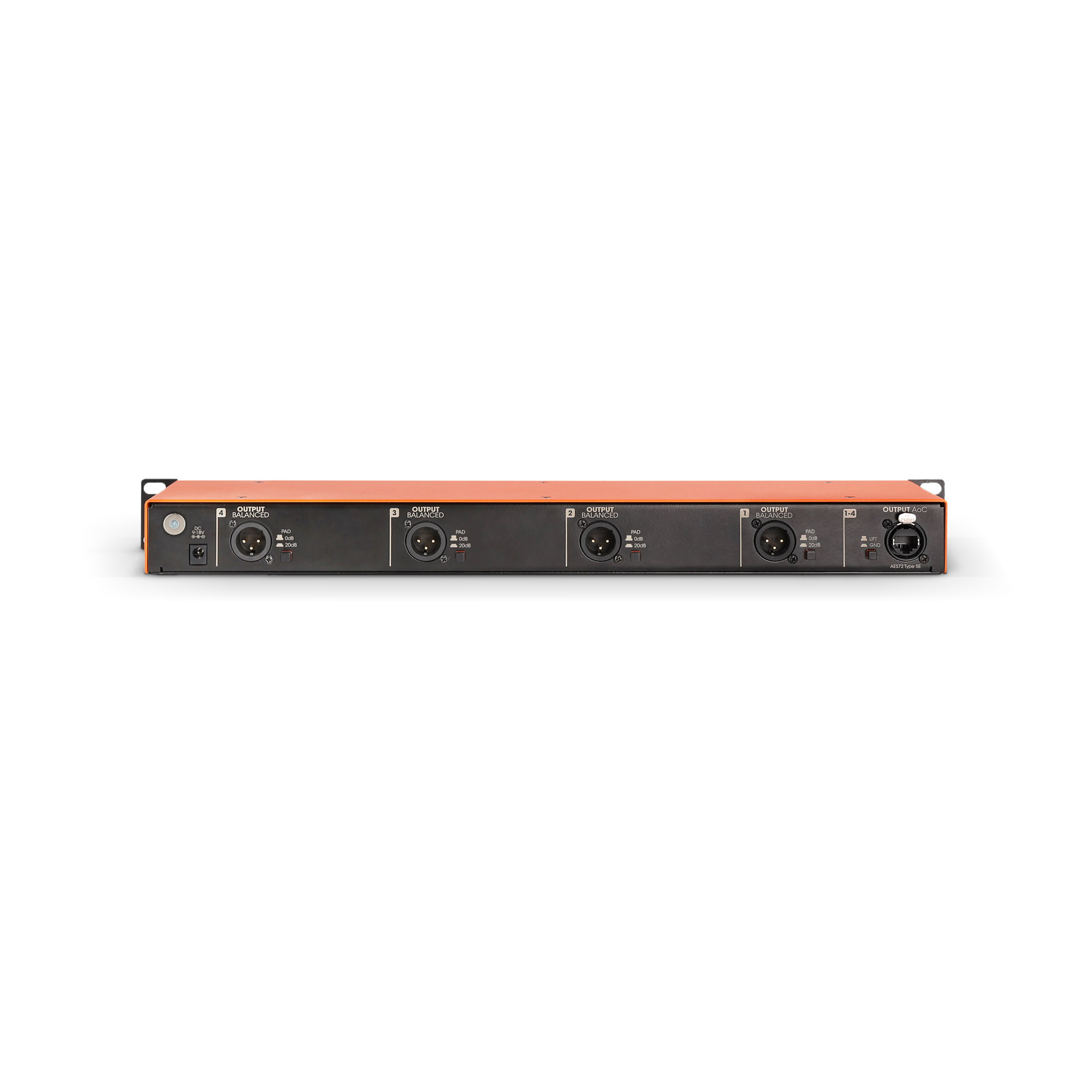

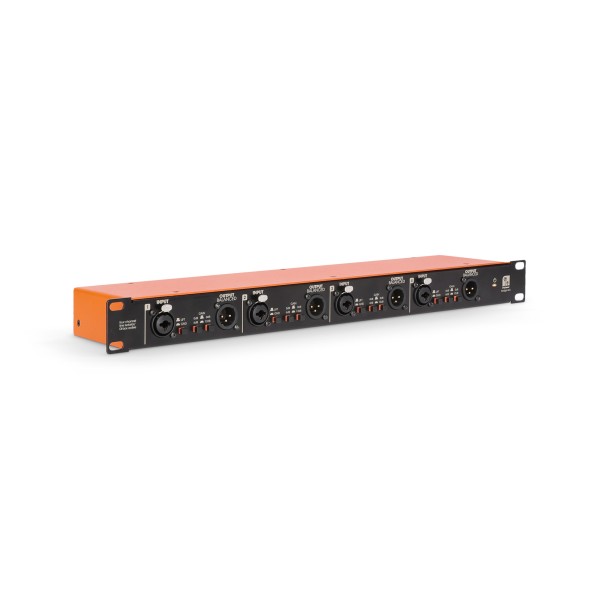

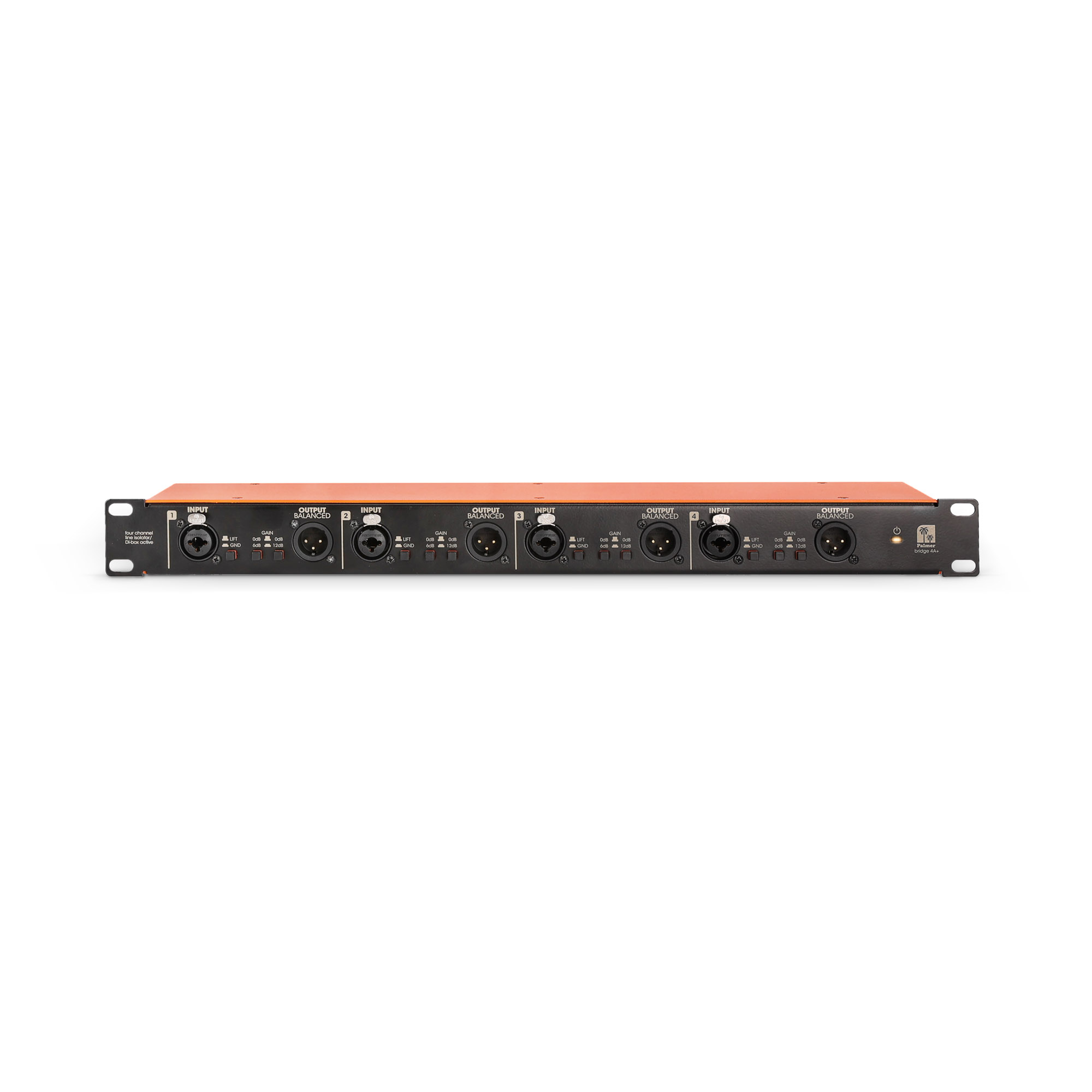

Die BRIDGE 4A+ ist ein multifunktionelles Gerät: Jeder der vier Kanäle kann unabhängig als aktive DI-Box, Line-Isolation-Box oder Aufholverstärker verwendet werden. Die Eingangs-Kombibuchse akzeptiert unsymmetrische und symmetrische Signalführung. Die Ausgänge sind pro Kanal als 2-fache trafosymmetrierte XLR-Buchse (eine an der Frontseite und eine an der Rückseite) ausgelegt.
Durch die galvanische Trennung per Übertrager werden Brummschleifen eliminiert, und mit Hilfe des Ground-Lift-Schalters können auch Störgeräusche und Interferenzen beseitigt werden, die bei bereits symmetrierten Eingangssignalen auftreten. Die Palmer BRIDGE 4A+ unterbindet jegliches Brummen und Britzeln zuverlässig - und beim Anschluss von unsymmetrischem Equipment wird das Signal zusätzlich auch noch symmetriert.
Der Signalpegel kann, wenn erforderlich, in drei Stufen um 6dB, 12dB oder 18dB angehoben werden. Der Audio-Over-Cat-Ausgang ermöglicht die Weiterführung der Signale aller 4 Kanäle über ein einziges Cat-Kabel. Das spart Material, Platz und Zeit.

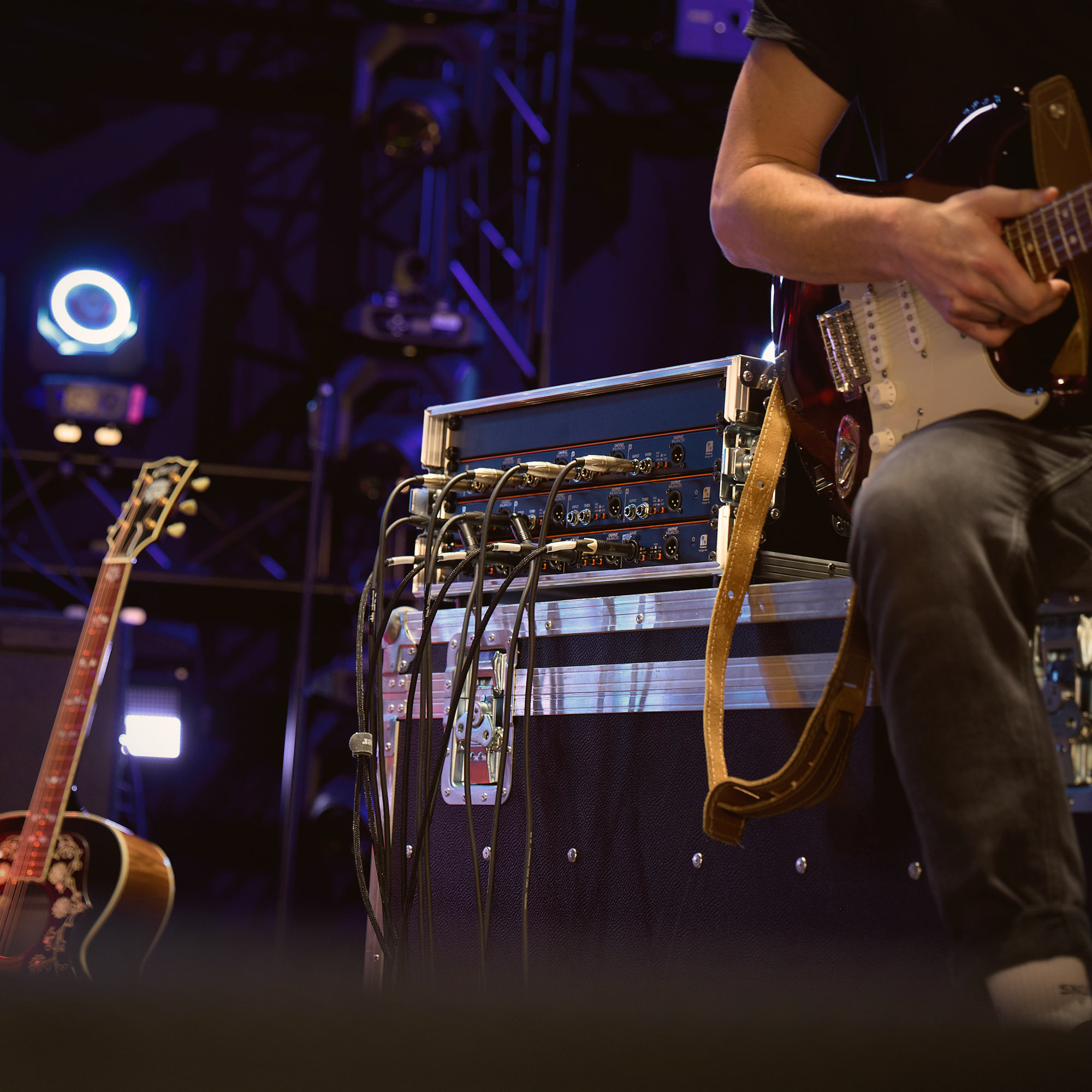

Die BRIDGE 4A+ Line-Isolation-Box ist ein universeller Problemlöser zum Eliminieren von Brummschleifen. Egal ob zu Hause, bei Vorträgen, im Proberaum, auf der Bühne, in Diskotheken oder bei Großveranstaltungen - die Palmer BRIDGE 4A+ sorgt überall für sauberen Sound ohne Störgeräusche.
- Für den Anschluss von Geräten mit unsymmetrischen oder symmetrischen Ausgängen an Beschallungsanlagen
- Beseitigt zuverlässig Brummschleifen dank galvanischer Trennung per Übertrager
- Eingänge als Kombibuchse, mit XLR- oder Klinken-Stecker belegbar
- 2 symmetrische XLR-Ausgänge pro Kanal
- Audio-Over-Cat-Ausgang (AES72 Typ 5e) zum Abgriff aller Signale über ein einziges Cat-Kabel
- Ground-Lift-Schalter für jeden Ausgang
- 19" Gehäuse, 1HE
- Stromversorgung: 9-18V DC, innenliegender Minuspol
- Engineered in Germany
Allgemeine Daten
| Produktart | DI Boxen |
| Produktart | Line Isolatoren |
| Typ | aktiv |
| Übertrager isoliert | ja |
| Anzahl Kanäle | 4 |
| Anzahl Eingänge | 4 |
| Eingangstyp | symmetrisch/ unsymmetisch |
| Eingangsanschlüsse | 6,3 mm Klinke |
| Eingangsanschlüsse | XLR |
| Anzahl Ausgänge | 4 (+ 4 parallel XLR outs + AoC) |
| Anzahl THRU-Ausgänge pro Kanal | 0 |
| Ausgangstyp | symmetrisch |
| Ausgangsanschlüsse | RJ45 |
| Ausgangsanschlüsse | XLR |
| Ausgangsdämpfung (PAD) | 0 dB / 20 dB |
| Gehäusematerial | Stahlblech |
| Breite | 482 mm |
| Breite | 19 " |
| Tiefe | 90 mm |
| Höhe | 44 mm |
| Höhe | 1 HE |
| Gewicht | 2,1 kg |
| Ground-Lift-Schalter | ja |
| Betriebsspannung | 9 V - 18 V |
| Leistungsaufnahme | 2 W |
| Zusätzliche Funktionen | 6/12/18 dB Gain |
| Zusätzliche Funktionen | AoC-Ausgang mit Ground Lift |
| Zusätzliche Funktionen | Power LED |
| Umgebungstemperatur im Betrieb | -20 - 70 °C |
| Relative Luftfeuchtigkeit | <80% (nicht kondensierend) |
| Zubehör (im Lieferumfang) | externes Steckernetzteil PW9V |
Audio
| Max. Eingangspegel (< 1% THD, 20 Hz) | +10 dBu |
| Max. Eingangspegel (< 1% THD, 1 kHz) | +16 dBu |
| Max. Ausgangspegel (<1% THD, 20 Hz - 20kHz) | +7 dBu |
| Frequenzgang (±0,2 dB, relative 1 kHz) | 20 Hz - 20 kHz |
| Eingangsimpedanz (1 kHz) | 20 kOhm |
| Ausgangsimpedanz (1 kHz) | 84 Ohm |
| THD + N (30 Hz, +4 dBu, unity, ungewichtet) | < 0,0023% |
| THD + N (1 kHz, +4 dBu, unity, ungewichtet) | < 0,0009% |
| IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu) | < 0,0018% |
| SNR (+4 dBu, 22 kHz BW, unity, ungewichtet) | 105 dB |
| Übertrager-Verhältnis | 10 : 1 |
